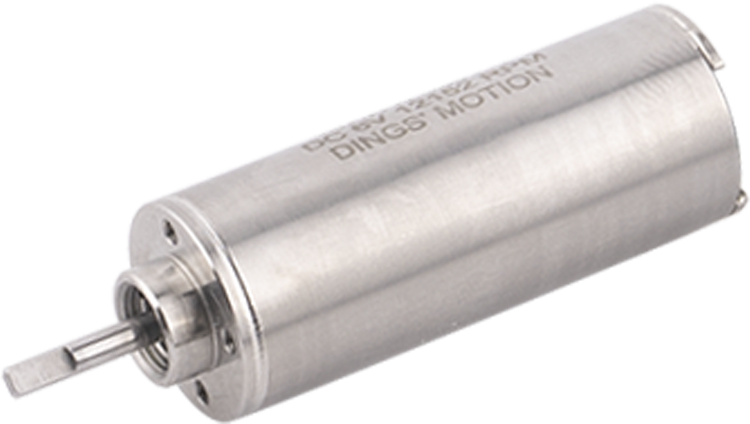

딩스의 Slotless BLDC 모터 14ZWWC36은 모터 내 Teeth 구조에서의 불균일한 자기 저항 발생 그리고 그로 인한 Air Gap 자기 유도 진동을 피할 수 있습니다.
Slotless BLDC 모터는 높은 내구성과 저소음 그리고 고효율을 낼 수 있으며 최대 68%까지의 효율을 발휘할 수 있습니다.
해당 모터는 서보 시스템에서 요구되는 고속 구동 및 고출력 요구 사항을 만족할 수 있는 제품입니다.

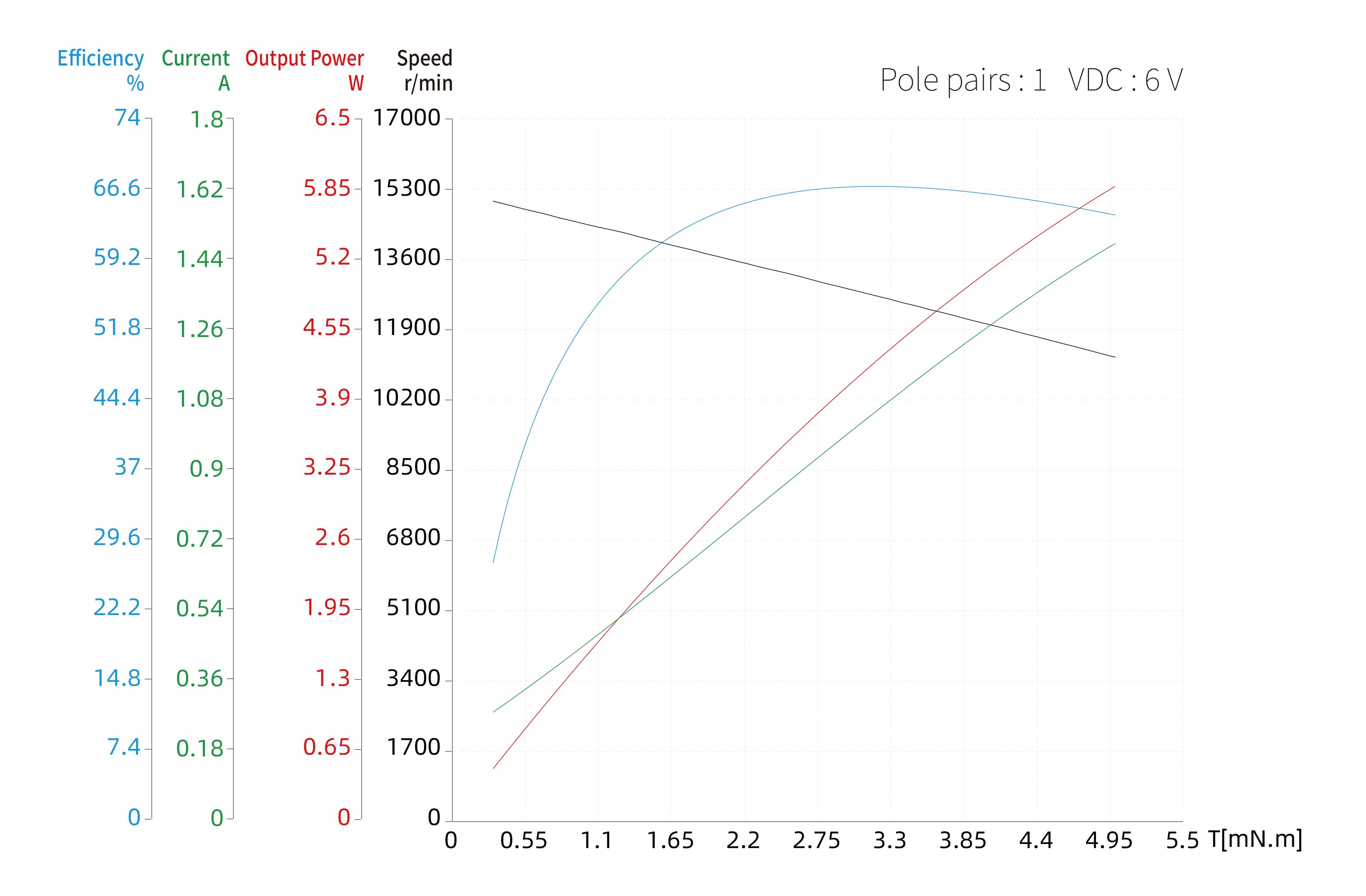

14ZWWC36 시리즈의 정격 출력은 약 5W 이며, 최대 토크는 22.07mN.m입니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | 14ZWWC36 | ||
|---|---|---|---|
| 폴페어 | - | 1 | |
| 선간 저항 | Ω | 0.87 | |
| 권선 연결 | - | Triangular shape | |
| 절연 등급 | - | B | |
| Duty 종류 | - | S1 | |
|
절연 강도 (내전압) |
- | 500VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100MΩ/500VDC | |
| 무게 | g | 34.2 | |
| 정격 전압 | V | 6 | |
| 정격 출력 | W | 5 | |
| 정격 토크 | mN·m | 4 | |
| 정격 속도 | RPM | 12000 | |
| 정격 전류 | A | 1.25 | |
| 무 부하 속도 | RPM | 15000 | |
| 무 부하 전류 | A | 0.16 | |
| 모터 효율 | % | 68 | |
|
소음 (주변 소음 20db, 측정거리 1m) |
dB | ＜50 | |
| 토크 상수 | mN·m/A | 3.2 | |
|
Back-EMF 상수 - 피크값 |
V/Krpm | 0.47 | |
|
Back-EMF 상수 - 유효값 |
V/Krpm | 0.34 | |
| 최대 (peak) 토크 | mN·m | 22.07 | |
| 최대 (peak) 전류 | A | 7 | |
| 관성 모멘트 | g·cm² | 0.3 | |
| 기계적 시정 수 | ms | 2.55 | |
| 전 후단 모터 커버 | - | 스테인레스 스틸 | |
| 베어링 | - | 깊은 홈 베어링 | |
| 자석 | - | NdFedB 소결 자석 | |
| 샤프트 | - | 탄소강 | |
In a mobile environment, you can move left and right to see the contents (tables).

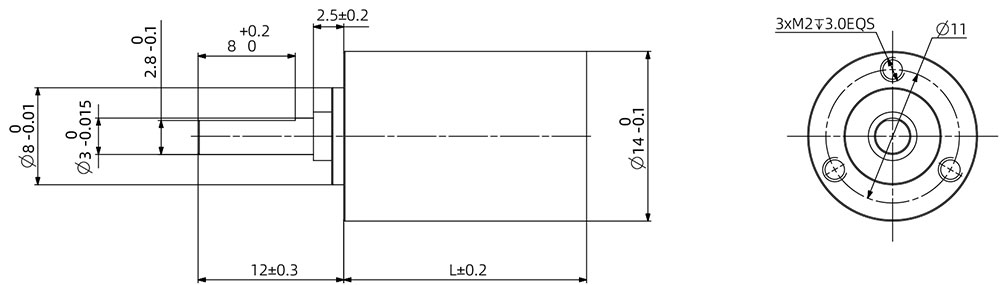

| 단 | - | 1단 | 2단 | 3단 | 4단 |
|---|---|---|---|---|---|
| 감속비 | X : 1 | 4.3 | 18.4 | 79 | 337 |
| 최대 백래쉬 | ° | 1.1 | 1.3 | 1.45 | 1.7 |
| 최대 연속 출력 전력 | W | 4.0 | 2.0 | 1.0 | 0.4 |
| 최대 순간 출력 전력 | W | 5.0 | 2.5 | 1.25 | 0.5 |
| 최대 연속 입력 속도 | rpm | 14000 | 16000 | 16000 | 16000 |
| 최대 순간 입력 속도 | rpm | 18000 | 20000 | 20000 | 20000 |
| 최대 연속 토크 | N.m | 0.16 | 0.2 | 0.25 | 0.3 |
| 최대 순간 토크 | N.m | 0.2 | 0.25 | 0.31 | 0.38 |
| 최대 효율 | % | 90 | 80 | 75 | 65 |
| 무게 | g | 11 | 15 | 19 | 23 |
| 감속기 길이 L | mm | 11.8 | 16.1 | 20.4 | 24.7 |
