| 모델명 | 상 | 스텝 각도 (°) |
정격 전류 (A) |
저항 (Ω) |
인덕턴스 (mH) |
홀딩 토크 (N·m) |
로터 관성 (g·cm²) |
길이 (mm) |
무게 (kg) |
|---|---|---|---|---|---|---|---|---|---|

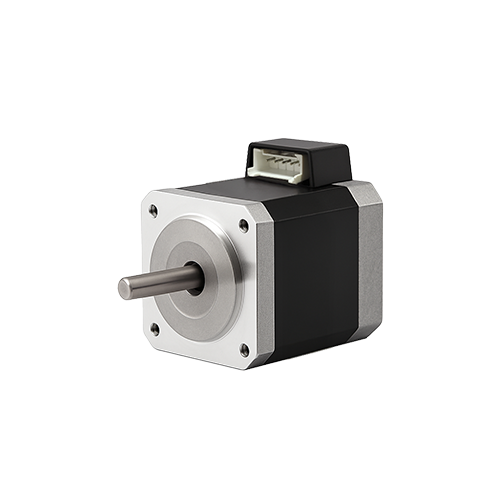

| 17H5034-180-5AT | 5 | 0.72 | 1.8 | 0.34 | 0.35 | 0.22 | 35 | 35 | 0.24 |

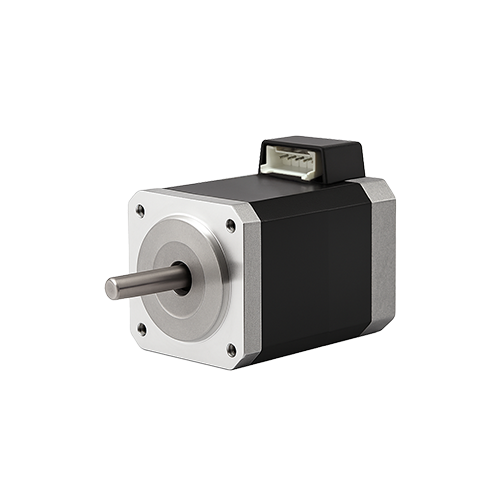

| 17H5041-180-5AT | 5 | 0.72 | 1.8 | 0.45 | 0.55 | 0.3 | 54 | 41 | 0.3 |

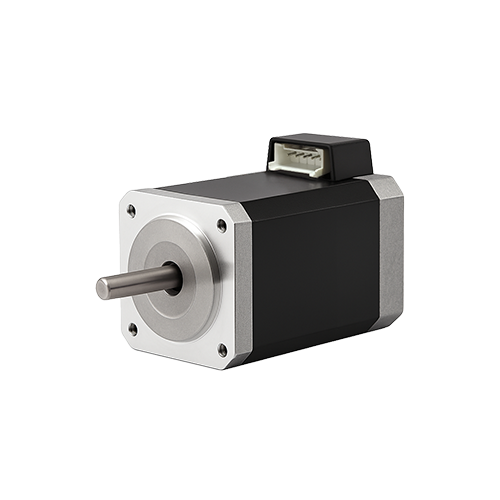

| 17H5049-180-5AT | 5 | 0.72 | 1.8 | 0.5 | 0.7 | 0.37 | 77 | 49 | 0.36 |

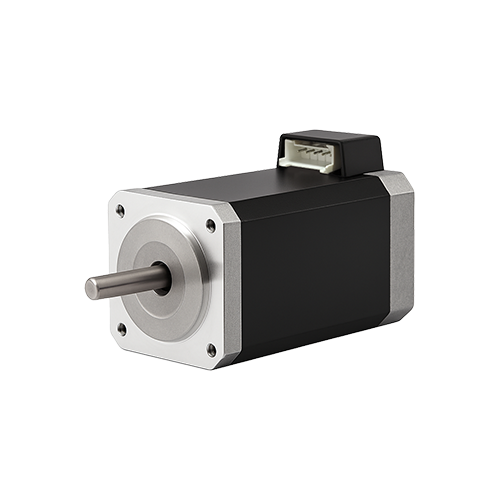

| 17H5061-180-5AT | 5 | 0.72 | 1.8 | 0.65 | 1.1 | 0.5 | 110 | 61 | 0.5 |
| 허용 반경 방향 하중 (모터 취부면으로부터 5mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 10mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 15mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 20mm 거리) |
|---|---|---|---|
| 50N | 40N | 25N | 20N |
.png)
.png)
.png)
.png)

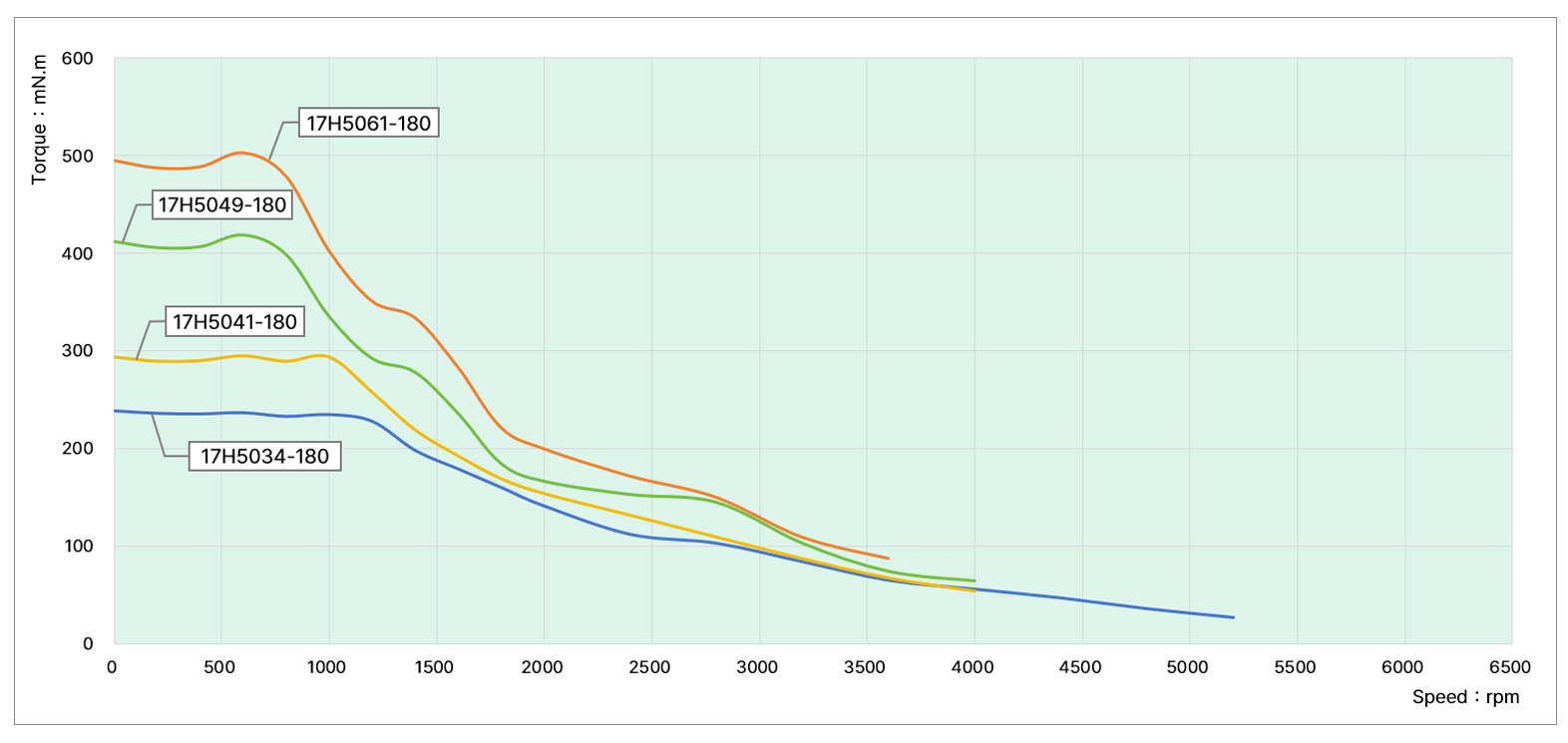

테스트 조건
테스트 전압 : 24Vdc, 드라이브 모델 : DS-OLF2-FPD, 정격 전류: 1.8A (rms)
