아래의 제품 선정 가이드를 참조하시어 올바른 제품 형명을 선택하시기 바랍니다
| ① 모터 사이즈 |
|
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ② 리니어 액츄에이터 종류 | E = External 리니어 액츄에이터 | ||||||||||||||
| ③ 스텝 각도 |
2 = 2상 1.8° 모터 4 = 2상 0.9° 모터 |
||||||||||||||
| ④ 모터 길이 | 1 = 싱글 Stack 2 = 더블 Stack 3 = 트리플 Stack |
||||||||||||||
| ⑤ 정격 전류 / 상 | XX = X.X[A]/상, 10 = 1.0A | ||||||||||||||
| ⑥ 볼스크류 코드 | 볼스크류 선택 테이블을 별도로 확인해 주시기 바랍니다. BS2 = 2mm |
||||||||||||||
| ⑦ 리드와이어 수 | 4 = 리드와이어 4선 6 = 리드와이어 6선 |
||||||||||||||
| ⑧ 볼스크류 길이 | XXX = XXXmm 볼스크류 길이 100 = 100mm |
||||||||||||||
| ⑨ 나사선 방향 | R = 우측방향 | ||||||||||||||
| ⑩ 볼 스크류 끝단 가공 |
M = 메트릭 가공 U = UNC S = Smooth 가공 C = 커스터마이제이션 [딩스에게 필요하신 커스터마이제이션 사양을 제공해주시기 바랍니다.] N = 없음 |
||||||||||||||
| ⑪ 옵션 | EKX = 엔코더 (X = 엔코더 분해능) P = 매뉴얼 노브 B = 브레이크 X = 모터 뒷축 R = 엔코더 레디 [딩스에게 엔코더 조립에 필요한 사양을 제공해 주시기 바랍니다.] C = 커스터마이제이션 [딩스에게 필요하신 커스터마이제이션 사양을 제공해 주시기 바랍니다.] N = 후면 가공 없음 |
||||||||||||||
| ⑫ 고객 일련 번호 | |||||||||||||||
| 예시 |
In a mobile environment, you can move left and right to see the contents (tables).
|
아래의 제품 선정 가이드를 참조하시어 올바른 제품 형명을 선택하시기 바랍니다.
| ① 모터 종류 |
DLG = 가이드 레일 부착형 전동 슬라이드 DRS = 가이드 레일 미부착형 전동 슬라이드 |
||||
|---|---|---|---|---|---|
| ② 모터 사이즈 |
28 = NEMA11 28mm 사이즈 42 = NEMA17 42mm 사이즈 56 = NEMA23 56mm 사이즈 |
||||
| ③ 모터 길이/Stack 및 전류값 |
S1 = 싱글 stack electric current 1A D1 = 더블 Stack electric current 1A |
||||
| ④ 볼스크류 리드 | 1, 2, 4, 5, 6, 8, 10mm | ||||
| ⑤ 스트로크 |
30 = 스트로크 30mm [NEMA11/28mm] 40/70 = 스트로크 40/70mm [NEMA17/42mm] 50/100 = 스트로크 50/100mm [NEMA23/56mm] |
||||
| ⑥ 엔코더 옵션 |
EK1, EK2, EK3, EK5 또는 ER [엔코더 레디] 당사 홈페이지에서 선택 가능한 엔코더 정보를 구체적으로 확인하실 수 있습니다. |
||||
| ⑦ 고객 맞춤 코드 | |||||

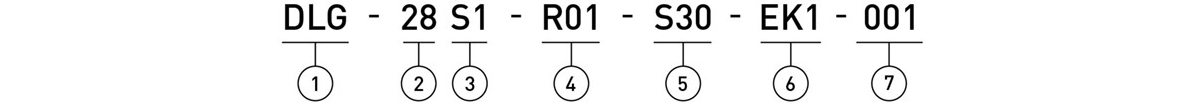

| 예시 |
|
